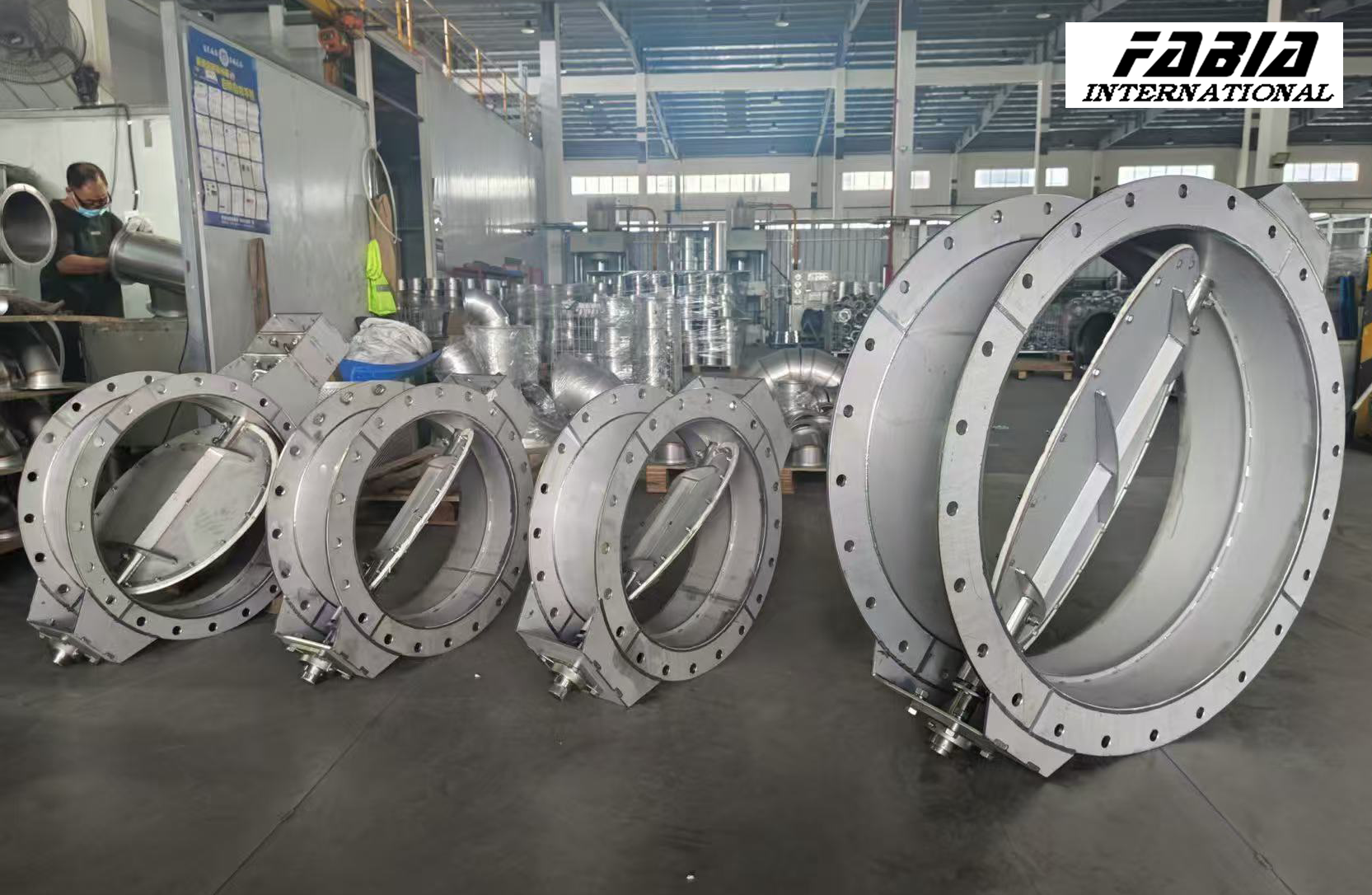

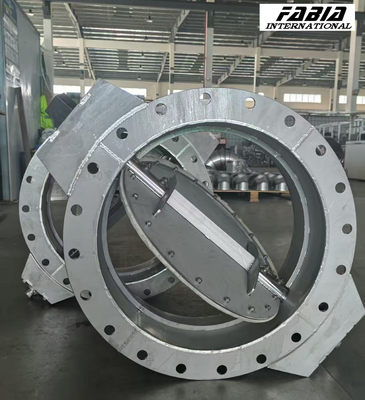

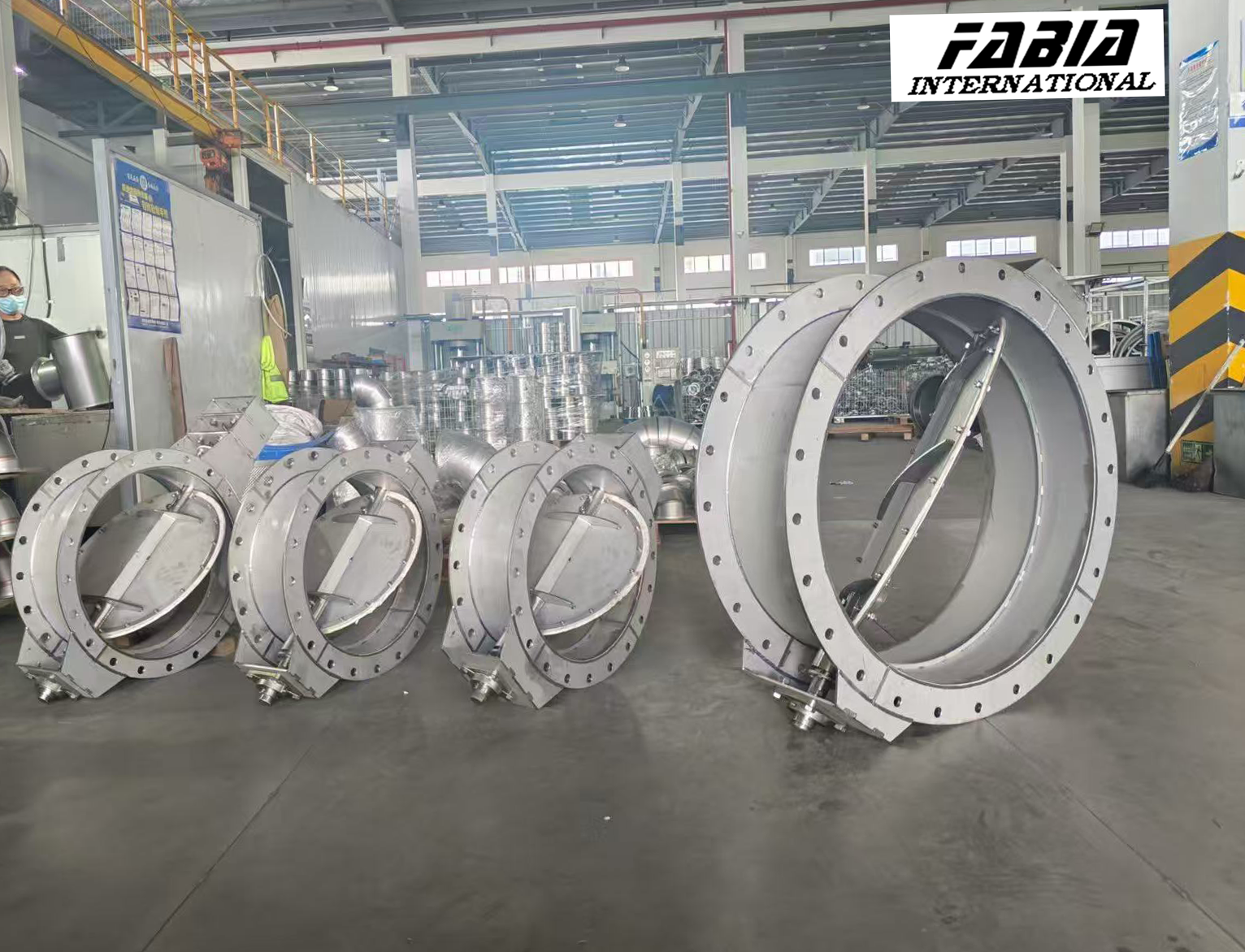

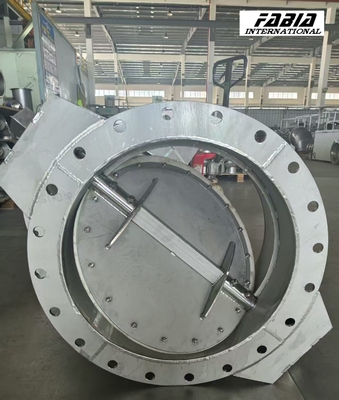

صمام فراشة غاز المداخن صمام فراشة صناعي صمام هواء

- نعمالمبادئ الأساسية للعمل من صمامات الفراشة غاز الدخان:

1. - نعمآلية التحكم بالدوران:- نعم
   يدور القرص 90 درجة لتحقيق فتح / إغلاق سريع وتنظيم التدفق. تصميم التدفق ثنائي الاتجاه يستوعب اتجاهات الوسائط إلى الأمام والخلف.
2. - نعمالتشغيل والموضع:- نعم
   يسيطر المحرك الكهربائي بدقة على زاوية الدوران عن طريق محرك القيادة وتقليل التروس ، مما يضمن التشغيل الاستجابة.
3. - نعمتحسين الختم عالي الحرارة:- نعم
   الختم المسطح بين القرص والمقعد ‬المجمع مع المقاعد المادة المرنة ‬ يضبط الضغط التواصل تلقائيًا،مما يضمن سلامة الختم الموثوق بها في بيئات غازات الدخان عالية درجة الحرارة (على سبيل المثال، أنظمة إزالة الكبريت).

4. مقدمة إلى صمامات فراشة غاز الدخان

   صمامات الفراشة للغازات المدخنة هي صمامات تحكم متخصصة مصممة لمتوسطات غاز عالية درجة الحرارة والضغط العالي والغازات المآكلة (مثل غازات الدخان والغبار والهواء الساخن). تستخدم على نطاق واسع في التهوية الصناعية ،إزالة الغبار البيئي، ونظم الطاقة ، يتم تقديمها بشكل منهجي أدناه عبر خمسة جوانب: التعريف الأساسي ، ومبادئ العمل ، وأنواع الهياكل ، والخصائص الرئيسية ، والتطبيقات النموذجية.

5. تعريف ومراجعة عامة- نعم

   تستخدم صمامات فراشة غازات الدخان بنية قرص دائرية لتنظيم أو تحويل أو دمج أو تبديل تدفق الوسائط عن طريق الحركة الدوارة.يتم استخدامه بشكل أساسي في البيئات القاسية مثل أنظمة الصرف الصحي عالية درجة الحرارة وأنظمة إزالة الكبريتالوظائف الأساسية تشملتنظيم التدفق، مراقبة الضغط، وعزل الوسائط، تقدم مزايامقاومة تدفق منخفضة، تشغيل سريع، وسهولة الصيانة..

6. - نعممبادئ العمل- نعم

   يعمل الصمام عن طريق محرك خارجي (على سبيل المثال رافعة يدوية، محرك كهربائي / هوائي) يدور جذع الصمام لتحريك القرص بين 0 درجة (مغلقة) و 90 درجة (مفتوحة):

   • - نعمالتحكم في فتح/إغلاق:
     • متوازية مع محور خط الأنابيب:مفتوحة بالكامل(حد أدنى لمقاومة التدفق).
     • عمودي على المحور:مغلقة بالكامل(تسرب الوسائط صفر).
   • - نعمآلية الختم:
     • القرص والمقعد تشكل واجهة الختم عن طريقالختم المستويأو مواد مرنة (مثل المطاط EPDM).
     • في الوضع المغلق ، يتشوه المقعد تحت الضغط لتوليد ضغط الختم (فئة التسرب تصل إلىفئة ANSI VI)
   • - نعمأنماط التشغيل:
     • - نعمالدليل: تعديل فتحة عن طريق المقياس عجلة اليد.
     • - نعمالكهربائية / النيوماتيك: يتلقى جهاز التشغيل إشارات 420mA لتحديد تدفق الدقة والتشغيل الآلي.







     • الهيكل والتصنيفات- نعم

       تصنيف حسب تصميم الغرابة:

       • - نعمنوع خط الوسط:
         يتماشى الجذع مع مركز القرص ؛ الختم ثنائي الاتجاه ؛ مقاومة التدفق المنخفضة للغاية ؛ مثالية لأنظمة الضغط المنخفض والدفق العالي (على سبيل المثال قنوات التهوية).
       • - نعمالنوع الغريب:
         • تصاميم التراجع الأحادية / المزدوجة / الثلاثية تقلل من الاحتكاك وتعزز متانة الختم تحت ضغط / درجة حرارة عالية (على سبيل المثال ، ترتدي السترات التراجعية الثلاثية درجات حرارة متطرفة ≤650 درجة مئوية).
       • - نعماختيار المواد:
         • الجسم: فولاذ الكربون / الفولاذ المقاوم للصدأ.
         • القرص / حلقة الختم: سبائك مقاومة للتآكل / الارتداء (304H الفولاذ المقاوم للصدأ ، الفولاذ المزدوج ، Hastelloy®).
         • المقعد: غطاء كربيد التنغستن لمقاومة الكش
       • - نعمتصاميم مبتكرة:
         • - نعمآلية ربط بأربعة قضبان(ذراع القيادة ، ذراع القيادة ، وما إلى ذلك) يرفع القرص عمودياً بعيداً عن المقعد أثناء التشغيل ، مما يقلل من الاحتكاك ويقوم بتوزيع الضغط بالتساوي لتمديد عمر الختم.

1المواصفات:
